Sistema
Composite Infrastructure Systems
Un sistema costruttivo unitario: profili pultrusi in PRFV, grigliati, connessioni meccaniche in AISI 316 e calcolo strutturale. Cinque componenti integrati, dalla selezione del materiale alla strategia del ciclo di vita.
Il materiale
Sette proprietà.Nessun trattamento.

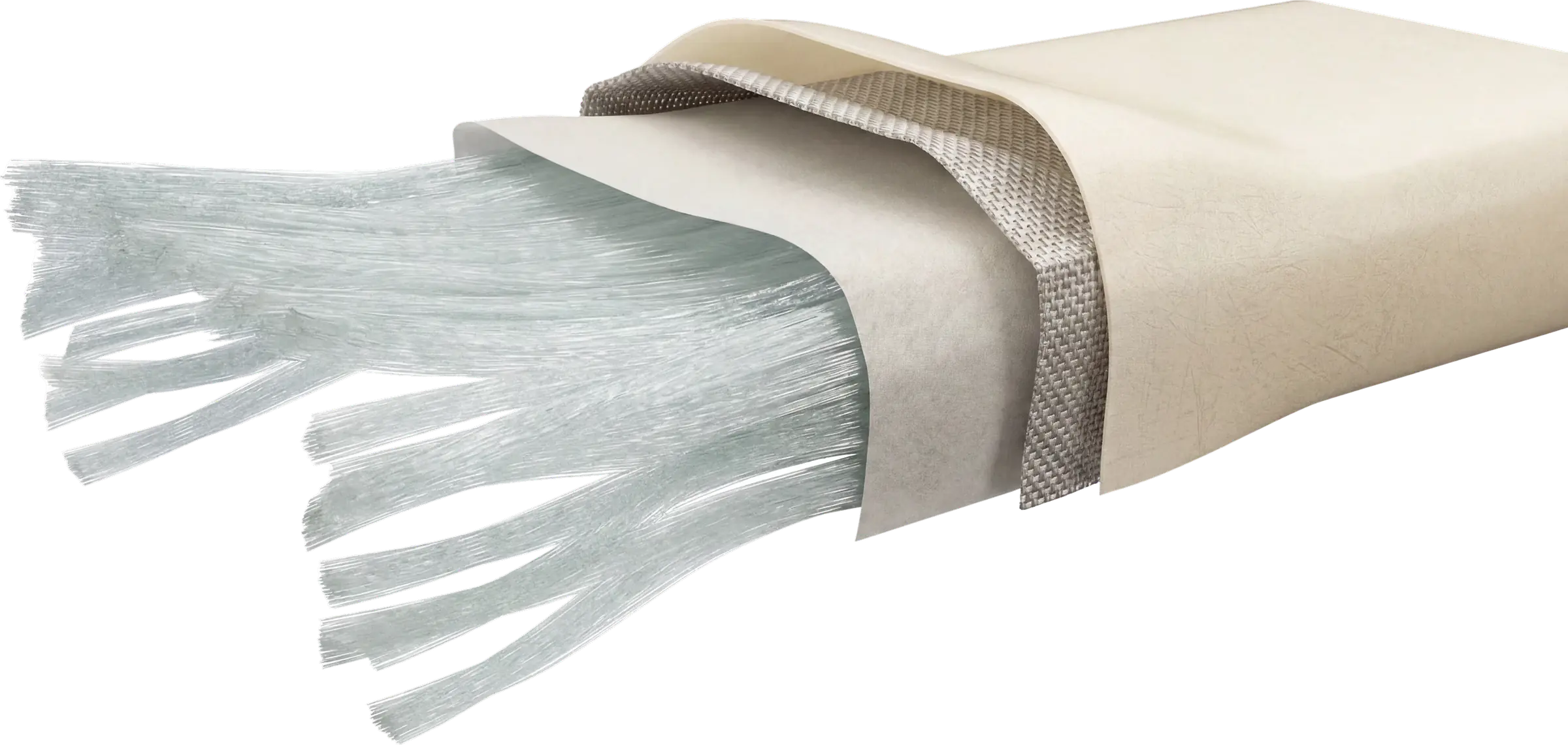

Nucleo in rinforzo unidirezionale, capsula biassiale, velo di protezione UV, matrice in resina termoindurente. La sezione è il materiale.
Nucleo
Rinforzo unidirezionale
Resistenza longitudinale ottimizzata per carichi assiali e flessionali.
Capsula
Rinforzo biassiale
Resistenza trasversale per gestione dei carichi dinamici e del moto ondoso.
Velo
UV resistente
Barriera superficiale anti-invecchiamento per esposizione continua agli agenti atmosferici.
Matrice
Resina termoindurente
Anti-corrosione nativa: nessun trattamento superficiale da rinnovare sull’intera vita utile.
Assenza di corrosione
Il PRFV non ossida: nessun trattamento protettivo da applicare né rinnovare.
Resistenza meccanica
Rapporto resistenza/peso superiore all’acciaio strutturale a parità di funzione.
Leggerezza
Densità ridotta di circa il 75% rispetto all’acciaio: posa con mezzi leggeri.
Isolamento elettrico
Dielettrico per natura: nessuna messa a terra strutturale richiesta.
Stabilità chimica e termica
Inerte ad acidi, basi e salsedine; proprietà stabili nel range operativo.
Manutenzione ridotta all’ispezione
L’attività di gestione si riduce all’ispezione visiva programmata: nessun trattamento protettivo da rinnovare.
Amagneticità e radiotrasparenza
Nessuna interferenza con strumentazione: idoneo ad ambiti ferroviari ed elettrici.
Anatomia del sistema
Ogni componente è sostituibile.Il sistema è permanente.
La modularità non è un compromesso ma una scelta di progetto: ogni elemento — dal singolo pannello alle connessioni — si ispeziona, si verifica e si sostituisce senza toccare la struttura portante. È il motivo per cui il costo del ciclo di vita scende, non perché il sistema costi poco da costruire, ma perché non richiede mai di essere demolito e rifatto.
01
Struttura portante PRFV
Profili pultrudati in vetroresina: rapporto resistenza/peso superiore all'acciaio, densità ridotta del 75%. Inerte ad agenti chimici, UV e ossidazione.
> 340 MPa resistenza a flessione
02
Connessioni AISI 316
Giunzioni in acciaio inossidabile AISI 316L, immuni alla corrosione salina. Connessioni calcolate a fatica per 50 anni secondo CNR-DT 205/2007.
Vita nominale di progetto 50 anni — CNR-DT 205/2007
03
Superficie di calpestio
Grigliati tecnici in PRFV antiscivolo conformi UNI EN 13706 classe E23. Moduli sostituibili singolarmente; resistenza al fuoco E60 disponibile su richiesta.
UNI EN 13706 classe E23
04
Protezione UV/chimica
Coating integrati nel processo di produzione, non applicati superficialmente. Resistenza chimica a pH 2–12; nessuna manutenzione periodica richiesta.
pH 2–12 resistenza chimica
05
Sensoristica opzionale
Predisposizione per sensori di deformazione, vibrazioni e temperatura embedded nel composito. L'infrastruttura misura il proprio stato di salute.
BIM-ready, sensori integrabili
Struttura portante, connessioni e calpestio in un solo montaggio
Costo del ciclo di vita
Il conto dei 50 anni, voce per voce.
Riverniciature, fermi impianto, rifacimenti: quello che l’acciaio chiede nel tempo, il PRFV non lo mette in conto.
Infrastruttura tradizionale
Composite Infrastructure Systems
Infrastruttura tradizionale
Composite Infrastructure Systems
Riferimenti normativi
Marcatura CE, CAM, norme di calcolo.Cosa possediamo, cosa applichiamo.
I componenti sono immessi sul mercato con marcatura CE e Dichiarazione di Prestazione (Reg. UE 305/2011). La fornitura è conforme ai CAM arredo urbano e edilizia, comprovata criterio per criterio coi mezzi di verifica dei rispettivi decreti — che l’art. 57 del D.Lgs 36/2023 rende obbligatori nei documenti di gara. Il calcolo segue CNR-DT 205/2007 e NTC 2018.
Documentazione
DoP, schede tecniche e comprova CAM sono disponibili su richiesta.
UNI EN 13706
qualifica dei profili pultrusi — classe prestazionale E23
NORMA DI PROGETTO
Reg. UE 305/2011 (CE)
marcatura CE con Dichiarazione di Prestazione dei componenti
• DoP — REG. UE 305/2011
CNR-DT 205/2007
norma progettuale delle strutture in FRP — il calcolo dei 50 anni
NORMA DI PROGETTO
D.M. 17/01/2018 (NTC 2018)
norme tecniche per le costruzioni
NORMA DI PROGETTO
Circolare 7/2019
istruzioni applicative delle NTC
NORMA DI PROGETTO
UNI EN 1990:2006
basi della progettazione strutturale
NORMA DI PROGETTO
UNI CEN/TS 19101
progettazione delle strutture in composito fibrorinforzato
NORMA DI PROGETTO
D.M. 7 febbraio 2023
CAM arredo urbano — fornitura e posa, conformità ai criteri del decreto
• CONFORMITÀ CAM
D.M. 23 giugno 2022 n. 256
CAM edilizia — progettazione e affidamento lavori
• CONFORMITÀ CAM
Norma di progetto
Regola di calcolo che l’ingegneria applica.
• DoP
Dichiarazione di Prestazione posseduta sui componenti, non un certificato di terza parte.
• Conformità CAM
Comprovata criterio per criterio coi mezzi di verifica del decreto — nessun certificato CAM esiste.
Il passo successivo
La tecnologia adesso la conosci.Manca il tuo contesto.
Salsedine, carichi, luci, accessi, vincoli di cantiere: da lì nasce il dimensionamento. RS segue fattibilità, calcolo ed esecutivo.
